应用背景：
对于要求覆盖100-300公里级的航空空地无线网络，对射频功率放大器工作带宽和输出功率提出较高要求，GaN氮化镓射频功率放大器的宽带宽，高功率，高效率特性，能满足这些要求。
航空空地无线网络，要求支持L波段，1.1-1.5GHZ，射频功率放大器发射功率43dbm, 电压28V。中电宏业新推出的GaN氮化镓功率放大器，基于国产化材料及工艺的GaN HEMT 0.4/0.25um技术，支持28V/48V电压，覆盖多个频率范围，多种功率等级，多种封装形式，适合脉冲或连续波。
其中，ZDN8041，覆盖频率DC-4GHZ, 饱和功率90W，电压28V，满足要求。

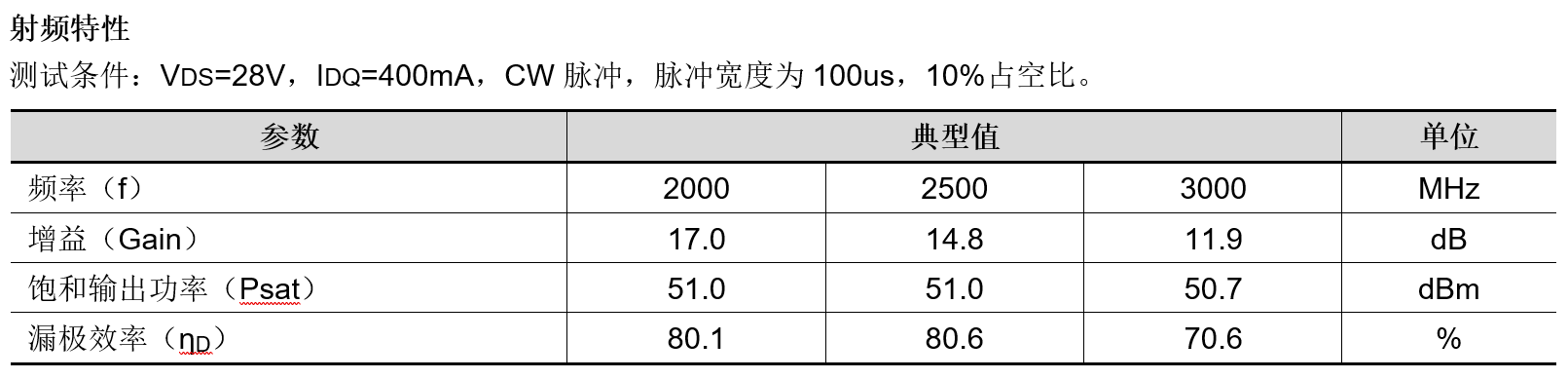

ZDN8041典型工作指标：
ZDN8041 Demo实测数据：
典型特性曲线：
补充-链路预算：
根据系统增益要求（45db），级预驱动放大器，选用我司ZD3018砷化镓增益管，其工作频率内增益16db, P1db功率14dbm。
第二节驱动放大器，选用我司ZDN6010，宽带通用氮化镓功率放大器，其工作频率内增益18db, 饱和功率39dbm。
末级功率放大器，选用我司ZDN8041, 其工作频率内功率增益16db, 饱和功率49dbm。实测结果满足客户系统指标要求。
具体框图如下所示：
